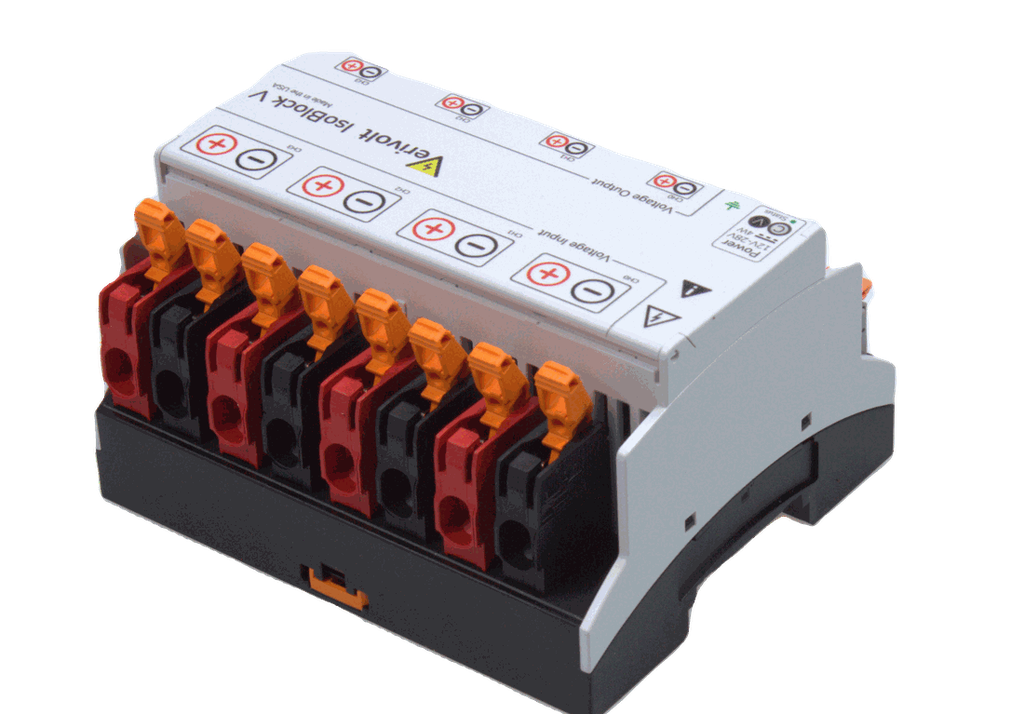

IsoBlock V-4c
In Stock- 3 Way Galvanic isolation
- 1,500V sustained and 5,000V peak isolation (1 min)
- DC to 100kHz Bandwidth
- Simple setup
- Drop in Voltage Sensing to channel isolation to any DAQ
- DIN rail fixturing for fast setup
Le module IsoBlock V a été conçu pour fournir des mesures de tension différentielle isolées de haute qualité pour les applications nécessitant une mise à l'échelle des tensions élevées, ainsi qu'une isolation supérieure.
Chaque unité IsoBlock V héberge quatre canaux isolés distincts, chacun pouvant être connecté à des sources de mesure séparées tout en fournissant une gamme de couverture fonctionnelle jusqu'à 1500V. L'entrée de chaque canal IsoBlock V spécifique possède sa propre référence isolée et peut être configurée pour répondre aux besoins de l'utilisateur. Tous les signaux traités sortant de l'unité IsoBlock V sont référencés par rapport à la voie de masse du système d'acquisition de données de l'utilisateur.
Verivolt designs its IsoBlock V modules with consideration for user great flexibility, high channel-density and low power consumption.
Isolation à trois voies
The IsoBlock V modules provide a three way galvanic isolation:
- Channel to Channel
- Primary to Secondary
- Signal to Power
Cette barrière galvanique empêche les courants indésirables de circuler le long du circuit et ajoute un niveau de protection tout en permettant d'utiliser des terres ayant des potentiels différents.
Technologie 100% électronique
L'utilisation d'une conception analogique avancée et de matériaux de pointe rend les dispositifs plus compacts, plus fiables et plus rentables. Nos conceptions réduisent l'empreinte et l'impact sur l'environnement grâce à l'utilisation de matériaux plus respectueux de l'environnement.
Impédance d'entrée élevée & ; Impédance de sortie faible
Les appareils Verivolt IsoBlock V ont une impédance d'entrée élevée afin de réduire les effets indésirables de l'ajout d'une charge à une source. De plus, l'impédance d'entrée élevée augmente la sécurité de l'appareil. La sortie est faible pour permettre de faire passer de longs fils entre les modules de capteurs et les dispositifs d'acquisition de données.
